ウォーターフォールグラフの作成(createWaterfallChartメソッド)

ウォーターフォールグラフの基本的な作成方法を確認します。

まずChartFactoryクラスの「createWaterfallChart」メソッドを使ってウォーターフォールグラフを扱うJFreeChartクラスのオブジェクトを作成します。

createWaterfallChart
public static JFreeChart createWaterfallChart(java.lang.String title,
                                              java.lang.String categoryAxisLabel,
                                              java.lang.String valueAxisLabel,
                                              CategoryDataset dataset,
                                              PlotOrientation orientation,
                                              boolean legend,
                                              boolean tooltips,
                                              boolean urls)

Creates a waterfall chart. The chart object returned by this method uses
a CategoryPlot instance as the plot, with a CategoryAxis for the domain
axis, a NumberAxis as the range axis, and a WaterfallBarRenderer as the
renderer.

Parameters:
  title - the chart title (null permitted).
  categoryAxisLabel - the label for the category axis (null permitted).
  valueAxisLabel - the label for the value axis (null permitted).
  dataset - the dataset for the chart (null permitted).
  orientation - the plot orientation (horizontal or vertical) (null NOT
    permitted).
  legend - a flag specifying whether or not a legend is required.
  tooltips - configure chart to generate tool tips?
  urls - configure chart to generate URLs?
Returns:
  A waterfall chart.

1番目の引数にグラフのタイトルを文字列で指定します。

2番目の引数には項目を表す軸のラベルを文字列で指定します。3番目の引数には値を表す軸のラベルを文字列で指定します。

4番目の引数にはグラフのデータをCategoryDatasetインターフェースを実装したクラスのオブジェクトで指定します。今回はDefaultCategoryDatasetクラスを使います。詳細は次のページで確認します。

5番目の引数にはグラフの向きを指定します。指定可能な値はorg.jfree.chart.plot.PlotOrientationクラスで定義されており、次のどちらかとなります。

PlotOrientation.VERTICAL    デフォルト
PlotOrientation.HORIZONTAL  X軸とY軸が反転

6番目の引数には凡例を表示するかどうかを「true」か「false」で指定します。

7番目の引数にはツールチップを作成するかどうかを「true」か「false」で指定します。

8番目の引数にはURLを作成するかどうかを「true」か「false」で指定します。

実際の使い方は次のようになります。

DefaultCategoryDataset data = new DefaultCategoryDataset();
JFreeChart chart =
      ChartFactory.createWaterfallChart("売り上げ分析",
                                        "項目",
                                        "金額",
                                        data,
                                        PlotOrientation.VERTICAL,
                                        true,
                                        false,
                                        false);

実際のデータの追加方法は次のページで確認します。

サンプルプログラム

では簡単なサンプルを作成して試してみます。

Test1_1.java

import org.jfree.chart.JFreeChart;
import org.jfree.chart.ChartFactory;
import org.jfree.data.category.DefaultCategoryDataset;
import org.jfree.chart.plot.PlotOrientation;

import javax.swing.JFrame;
import java.awt.BorderLayout;
import org.jfree.chart.ChartPanel;

public class Test1_1 extends JFrame{
  public static void main(String[] args) {
    Test1_1 frame = new Test1_1();

    frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
    frame.setBounds(10, 10, 500, 500);
    frame.setTitle("グラフサンプル");
    frame.setVisible(true);
  }

  Test1_1(){
    DefaultCategoryDataset data = new DefaultCategoryDataset();
    JFreeChart chart = ChartFactory.createWaterfallChart("売り上げ分析",
                                                     "項目",
                                                     "金額",
                                                     data,
                                                     PlotOrientation.VERTICAL,
                                                     true,
                                                     false,
                                                     false);

    ChartPanel cpanel = new ChartPanel(chart);
    getContentPane().add(cpanel, BorderLayout.CENTER);
  }
}

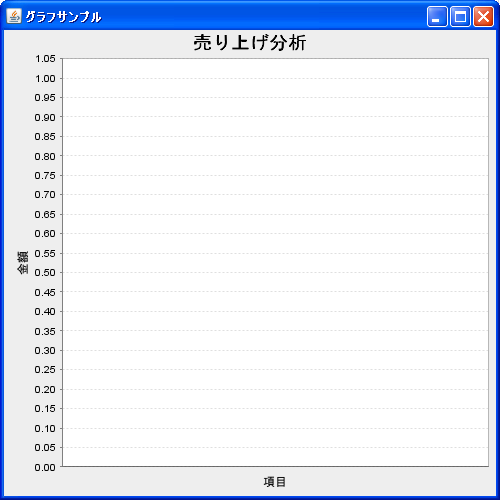

上記をコンパイルした後で実行すると次のようにJavaアプリケーションが起動します。
